30KW固定式固态储氢装置

30KW固定式固态储氢装置

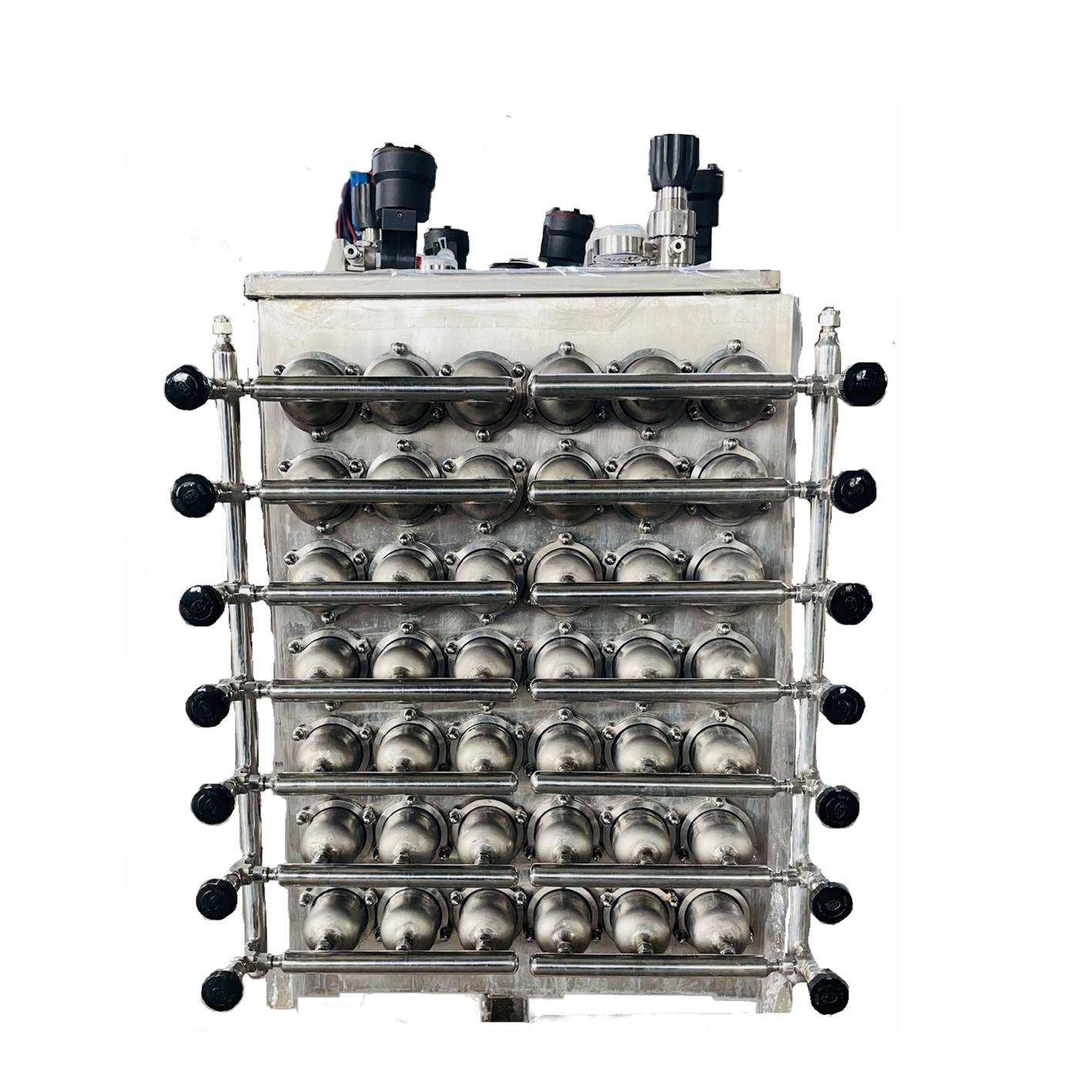

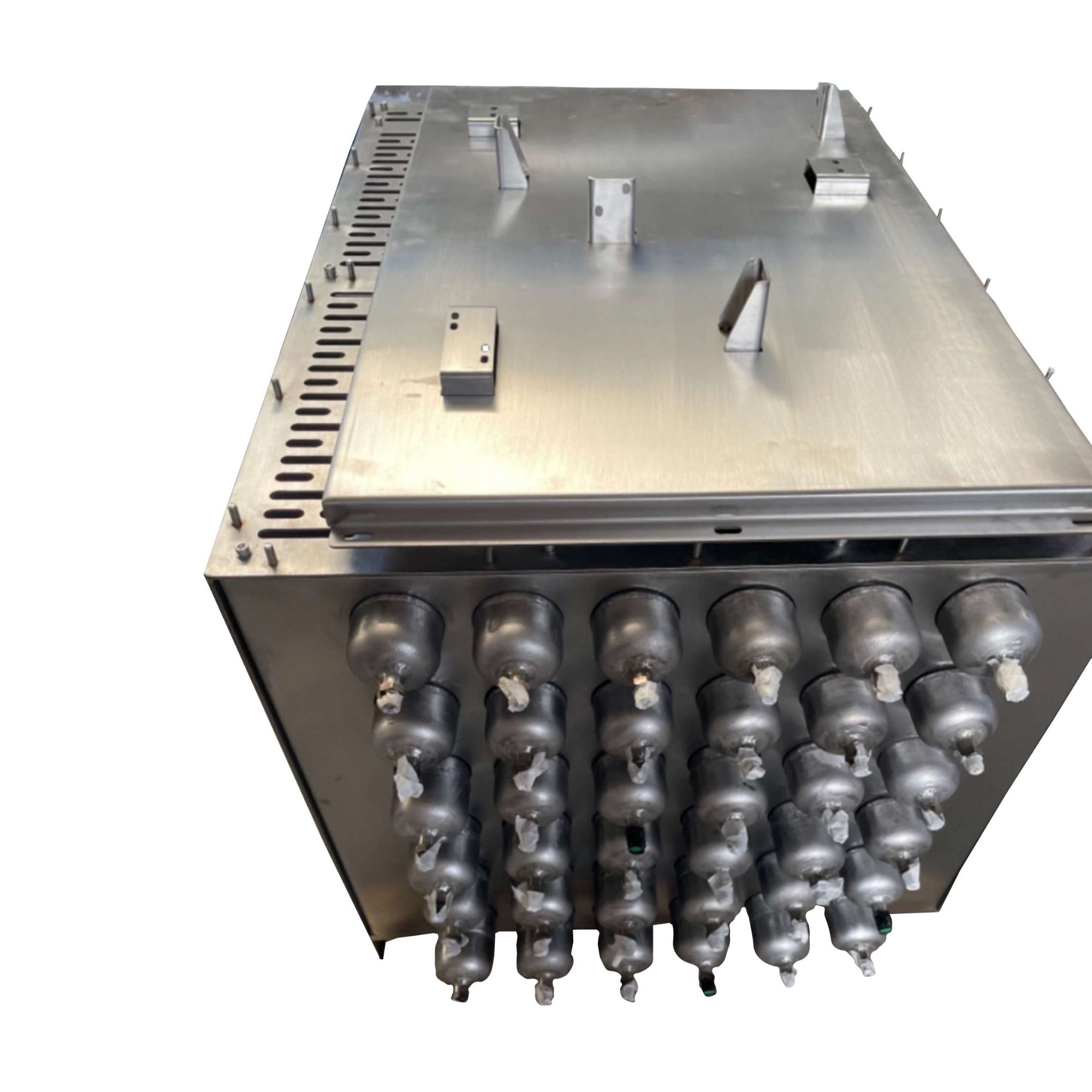

模块化固态储氢系统主要是由多个储氢罐组合并封装在某一带有外壳的模块内，具有相对独立的传热系统、氢气进出口。设计内容包括：固态储氢模块排布方式设计、输气管道的排布和连接方式设计、模块支撑结构设计、导热系统设计、外壳设计、加氢和充氢口设计等整体设计。

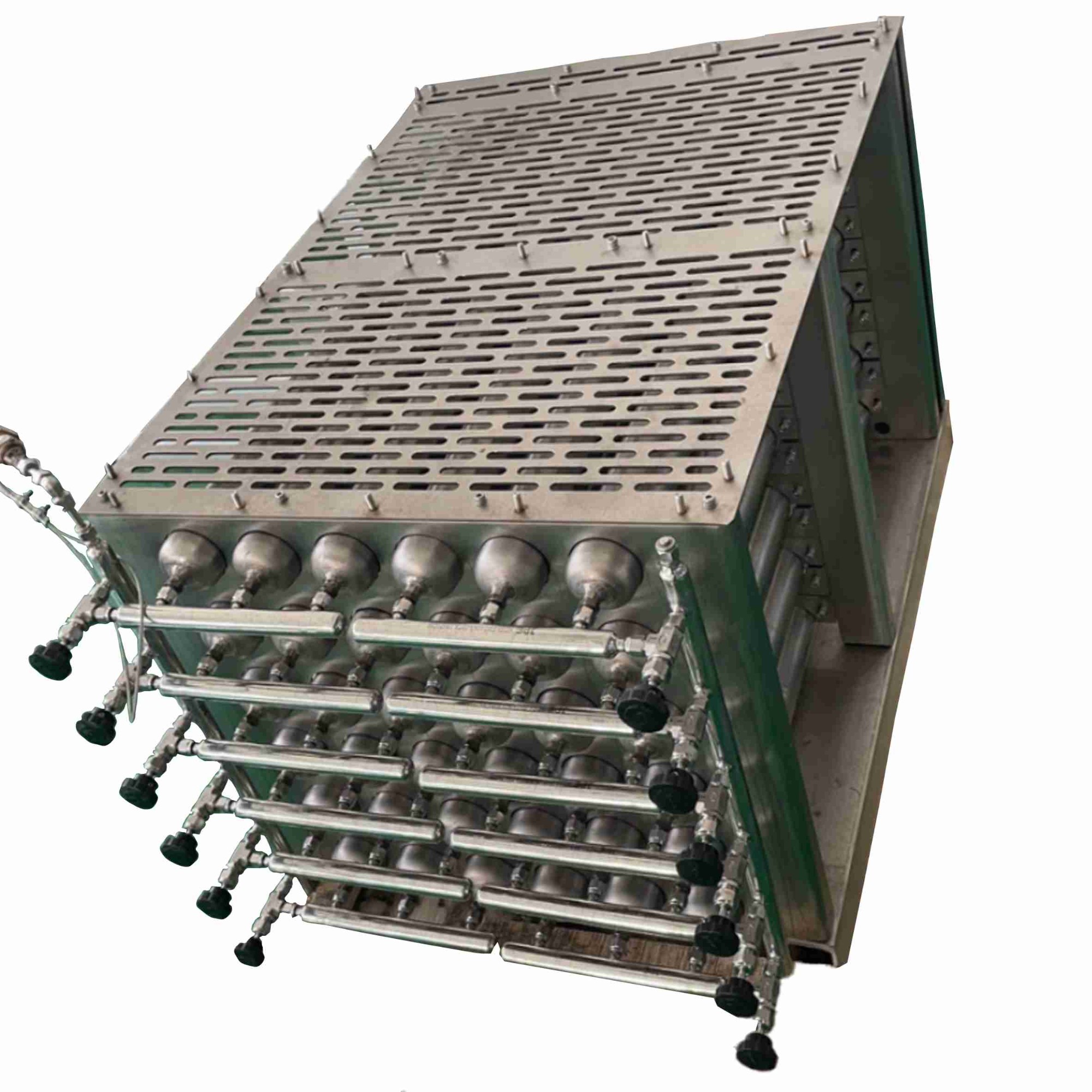

在导热系统设计方面，该模块化固态储氢系统主要用于为风冷燃料电池供氢，燃料电池出风口尺寸为500 mm×375 mm，选择冷却剂为空气，之后开展导热流道设计。根据设计，燃料电池高度高于储氢装置，所以采用上部进风的方式，在固态储氢系统中间设置气体挡板。燃料电池的冷却出风从模块化固态储氢系统上部多孔板的后端吹入，垂直吹扫过36个固态储氢模块的尾端后，从挡板底部流入固态储氢模块头部区域，气体由下至上，垂直吹扫过36个固态储氢模块头部区域后，经固态储氢系统顶部多孔板排出。通过将燃料电池尾气导入储氢系统，可以为储氢系统放氢过程提供热量。
